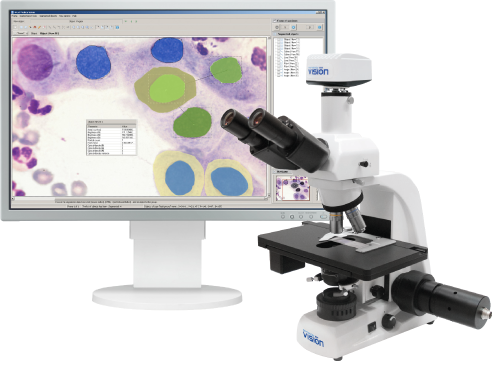

Vision Morpho
Цифровое решение для морфологического анализа
Решение для морфологического анализа цифровых препаратов. Анализ морфологии, формы, меток, оптической плотности и концентрации широкого круга объектов. Статистическая обработка сохраненных измерений. Средства выделения границ объектов с автоматическим определением контрастных контуров.
Основные преимущества
- Моторизованный микроскоп и цифровая камера Vision
- Автоматическая подготовка цифровых препаратов
- Автофокус — автоматическая настройка резкости
- Редактор и атлас цифровых препаратов
- Анализ морфологии и классификация элементов
- Настраиваемый справочник объектов и параметров исследования
- База данных: хранение, сортировка и поиск
- Статистическая обработка и создание отчета по анализу
- Удобный доступ к результатам анализа и цифровым препаратам
- Телемедицина и удаленные консультации с коллегами
- Обучение специалистов: научных работников, врачей, лаборантов и студентов
Моторизованный микроскоп
Моторизованный микроскоп — основная часть системы анализа
Решение Vision построено на моторизованном микроскопе, который реализует 3 основных автоматических функции: сканирование вдоль осей X/Y и фокусирование по оси Z.
Моторизованный микроскоп полностью меняет ваш стиль работы — с ручного на автоматический, что делает вашу работу более эффективной. В его дизайне приоритет отдан удобству и простоте. Вы работаете за единой системой: микроскоп, камера, компьютер — и не тратите время на ручные операции с микроскопом.
Цифровой препарат получается путем оцифровки микроскопического изображения при помощи камеры Vision, подключенной к тринокулярному выходу микроскопа через корректирующий адаптер.
Слайд обычно сканируется при малом и большом увеличении (чаще всего с объективом 10x и 40х), что позволяет легко перемещаться и менять масштаб без потери качества и гарантирует повторяемость результатов по сравнению с обычным просмотром под микроскопом.
Мы приложили все усилия для обеспечения точности, надежности и повторяемости при использовании данного решения. Контроль всех приводов осуществляется программным обеспечением и блоком управления.
Полный контроль вашей камерой Vision
|
Настройки камеры
Разные режимы работы с цветом (8 или 16 бит) позволяют отрегулировать глубину цвета, а функция «Выравнивание поля» удаляет дефекты на изображении: неравномерность освещения поля, пылинки и царапины на оптических элементах системы.
|
|
Настройки цвета и контроль экспозиции/яркости
Ручная или автоматическая настройка цвета дает возможность провести коррекцию изображения в соответствии с условиями освещения (светодиодное или галогеновое). При необходимости изменения яркости изображения регулируйте выдержку.
|
|
Гистограмма
Гистограмма дает представление о точности экспозиции, контраста и цветовом насыщении снимка, а так же оценивает требуемую коррекцию при съемке и при последующей обработке.
|
 |
Предварительный просмотр
Предварительный просмотр препарата происходит в реальном времени. Функция «Zoom» позволяет увеличить препарат, а функция «Разрешение» — задать размер захватываемого изображения в пикселях. |
Создание цифрового препарата
 |
1. Cоздайте цифровой препарат
Приготовьте микроскопический препарат и установите его на предметном столике моторизованного микроскопа.
Определите параметры: размер, толщину и положение объекта, наличие или отсутствие автофокуса. Далее система Vision автоматически подготавливает цельный цифровой препарат.
|
|
 |
2. Выберите определенные участки на цифровом препарате
При необходимости проведите дополнительное сканирование на более высоком увеличении (40x или 100x).
Это позволит получить дополнительную количественную информацию, а также существенно улучшить детализацию отдельных фрагментов первичного изображения.
|
|
 |
3. Надежно сохраните в базе данных
Цифровые микроскопические препараты сохраняются в базе данных.
Используйте «редактор цифровых препаратов» чтобы импортировать, экспортировать и корректировать кадры и цифровые препараты.
Цифровые микроскопические препараты доступны для удаленных консультаций с коллегами, видеоконференций, публикаций в специализированных социальных сетях и т.д. |
Редактор и атлас цифровых препаратов
Редактор предназначен для организации и манипуляции с кадрами в цифровом препарате.
В редакторе отображаются дата, регистрационный номер и название всех цифровых препаратов. При выделении препарата в галерее автоматически отображаются все его кадры, которые вы можете масштабировать по своему усмотрению.
С помощью редактора вы можете выполнить следующие действия:
— импортировать микроскопические кадры, записанные с помощью внешних программ
— скопировать или перенести кадры из одного препарата в другой цифровой препарат
— выполнить дополнительные действия над кадрами препарата: «Наложение» или «Расширенный фокус»
Анализ изображения
Справочник объектов анализа
Определитесь с набором исследуемых объектов, задайте их характер и установите зависимости между ними. В зависимости от характера исследуемого объекта вы получите необходимые измерения.
Настройка справочника для подсчета ядерно-цитоплазматического отношения у серии клеток
- Определяйте объекты исследования и выбирайте необходимые параметры для расчета.
- Имеется 2 объекта: клетка (1) и ядро (2), характер у обоих — область, причем ядро находиться внутри клетки, т. е. ядро является владельцем клетки.
- В итоге получается следующая структура:
— Клетка
— Ядро
- Далее выбирайте параметры для измерения, чтобы посчитать ядерно-цитоплазматическое отношение.
- Для клетки (1) выбирайте — площадь, для ядра (2) — площадь и доля площади к дополнению владельца. Дополнение владельца в данном случае будет является цитоплазма (3).
- Теперь вы имеете структуру в справочнике для подсчета ядерно (2) -цитоплазматического (3) отношения.
Дерево объектов анализа
 |
Все элементы анализа у вас под рукой
Дерево объектов анализа — это организованный список, который содержит все объекты анализа.
Выберите объект в дереве и система отобразит всю информацию по его параметрам измерения.
Если какая либо информация в данный момент вас не интересует, например, метки и комментарии мешают вашей работе, просто уберите флаг отображения, и они скроются. Чтобы снова увидеть ваши пометки — активируйте флаг отображения.
Измеряемые параметры
— площадь
— доля площади к дополнению владельца
— доля площади владельца
— яркость (R, G, B)
— дисперсия оптической плотности
— минимальный диаметр
— максимальный диаметр
— эквивалентный диаметр
— фактор формы
— количество
— количество в кадре
— количество во владельце
— количество на единицу площади (1 мм2)
— площадь включений
— количество включений
— эксцентриситет включений
— доля включений
— доля без включений
— оптическая плотность (R, G, B)
— периметр
— индекс поляризации
— и другие
|
Классификация и анализ объектов
Гибкая и мощная классификация под необходимые задачи анализа
Классифицируйте объекты анализа по необходимым критериям для создания отчета.
Выберите необходимый объект анализа и параметр измерения для классификации.
Система автоматически выполнит измерения и выведет результаты в наглядной форме — на гистограмме.
Пример анализа Vision Morpho
Расчет ядерно-цитоплазматического отношения группы клеток
 |
1. Захватите изображение микроскопического препарата. |
|
 |
2. Выделите исследуемые клетки и проанализируйте их. По клеткам производится расчет параметров и они помещаются в дерево анализа. |
|
 |
3. Выделите ядра у клеток и проанализируйте выделение. По ядрам производится расчет параметров, они помещаются в дерево анализа и соотносятся с клетками. |
|
 |
4. Выберите любое ядро и система выведет ядерно-цитоплазматическое отношение для этого ядра. |
|
 |
5. Классифицируйте исследуемые клетки. Создавайте и печатайте отчет анализа. |
Создание отчета
Профессиональный отчет
Параметры анализа экспортируется в Microsoft Excel, где вы можете провести дополнительные аналитические расчеты с полученными результатами а так же вставить дополнительные элементы необходимые для более обширного, детального отчета.
Отправляйте отчет по электронной почте вашим коллегам, выкладывайте в специализированные социальные сети в Интернет или просто печатайте на принтере.
База данных
Надежная база данных
База данных Vision хранит все данные о пациентах, результаты анализа, препараты и отчеты. Данные представлены в виде карточек пациента и привязанных к ним анализов. Возможность быстрой оценки динамики изменения анализов у одного пациента, проведенных в разное время.
Автоматическое сохранение результатов в базе данных исключает потерю анализа. Современные инструменты организации данных: фильтры и сортировка помогут вам не тратить лишнее время на поиск.
Хранение, статистическая обработка, быстрый поиск, совместная работа, удаленное подключение через Интернет и интеграция в другие информационные сети (ЛИС/ГИС).
Если вам необходимы специальные бланки или дополнительные поля к карточке пациента, мы поможем настроить базу данных по вашим требованиям.
Основные характеристики
|
Моторизованный биологический микроскоп с оптикой «на бесконечность» и цифровая камера Vision. «Живое» видео на экране монитора и захват цифрового микроскопического препарата.
|
|
Персональный компьютер с программным обеспечением Vision, монитор высокого разрешения и цветной принтер.
|
|
Автоматическая подготовка цифровых препаратов. Одиночные изображения автоматически сшиваются вместе, чтобы сформировать цельный цифровой препарат («виртуальный» слайд).
|
|
Автофокус.
|
|
Редактор цифровых препаратов для манипуляции с кадрами в цифровом препарате.
|
|
Атлас микроскопических объектов исследования по настраиваемой иерархической структуре. Текстовые комментарии к изображениям в атласе.
|
|
Анализ морфологии, формы, меток, оптической плотности и концентрации широкого круга объектов. Средства выделения объектов. Классификация.
|
|
Настраиваемый справочник объектов и параметров исследования. .
|
|
Расчет оптических и геометрических параметров: количество, оптическaя плотность, цветность, яркость, форма, площадь, диаметр и др.
|
|
База данных цифровых препаратов и результатов анализа. Статистическая обработка, быстрый поиск и интеграция в другие информационные сети (ЛИС/ГИС).
|
.png) |
Экспорт параметров анализа для создания отчета. |
|
|
|
|
|
|
|
|
